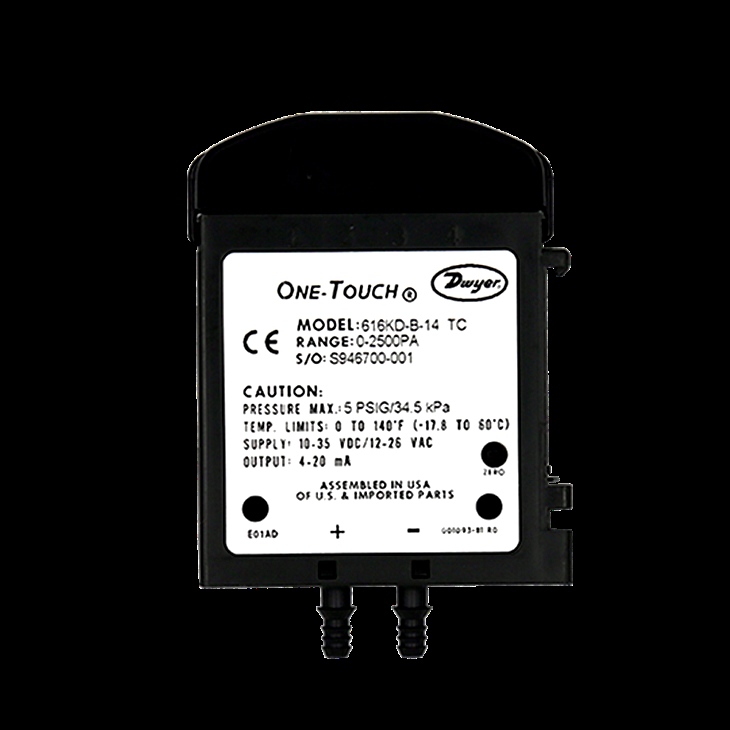

616KD系列差壓變送器
商品詳情
配備One-Touch?數字按鍵校準技術的616KD系列差壓變送器設計簡單，是安裝人員和維護專業人員的理想選擇。這款儀表不僅減輕了大多數變送器常見的臃腫設計，而且完全消除了在校準期間需校準量程的步驟。按一次數字按鍵，零點和量程均可正確校準，無需任何其它操作。也無需額外的壓力源或校準設備。
性能/特點
? 簡單的校準按鍵用于零點和量程校準，節省安裝時間和使用壽命
? 性價比高，尺寸緊湊適用于當空間小，需要簡單和價值的OEM應用場合
? 量程和精度選擇擴大了應用范圍，最大限度地減少了組件并確定了設計的標準化
? 可選1 /8?NPT過程連接用于連接寶塔型金屬配件或用于金屬管的壓縮配件一起使用
應用
? 空氣處理器
? 風管壓力
? 可變風量
? 過濾監控
技術參數
適用介質： 空氣和不可燃， 兼容氣體。
材質： 咨詢工廠。
精度： 616KD-A： ±0.25% FS； 616KD-B： ±1% FS， 616KD： ±2% FS。
穩定性： ±1% FS/year。
溫度限制： 0 - 140°F （-17.8 - 60°C）。
補償溫度范圍： 20 - 122°F （-6.67 - 50°C）。
壓力限制： 2 psig （量程5 in w.c. 或以下）； 5 psig （量程10 - 40 in w.c.）。
溫度影響： 616KD-A： ±0.02% FS/°F； 616KD-B： ±0.04% FS/°F；616KD： ±0.06% FS/°F， 包括零點和量程。
電源要求： 4-20 mA輸出： 10 - 35 VDC （2線）或12-26 VAC （4線）； 5V
輸出： 10 - 35 VDC （3線）或12-26 VAC （4線）； 10V輸出： 13 - 35 VDC（3線）或12-26 VAC （4線） 用于 616KD A和B。 16 - 36 VDC （2 或 3線）： 20 - 28 VAC （3線） 用于 616KD。
輸出信號： 4 - 20 mA 或 可現場選擇0-10， 0-5， 2-10， 1-5 volts。
零點和量程調整： 按鍵。
回路電阻： 4-20 mA輸出 （DC）： 0 - 1250 Ω max。 Rmax = 50（VpsDC-10） Ω； 4-20 mA輸出 （AC）： 0 - 1200 Ω max。 Rmax = 50（1.4 VpsAC-12） Ω；電壓輸出： 最小5K Ω。
電流消耗： 616KD A 和 B 最大24 mA。616KD最大 21 mA。
電氣連接： 螺絲接線排。
過程連接： 寶塔型， 雙尺寸1/8? & 3/16? （3 mm 和 5 mm）內徑橡膠或乙烯管。
外殼防護： NEMA 1 （IP20）。
安裝方向： 垂直，壓力連接口朝下。
重量： 1.8 oz （51 g）。
機構認證： CE。
