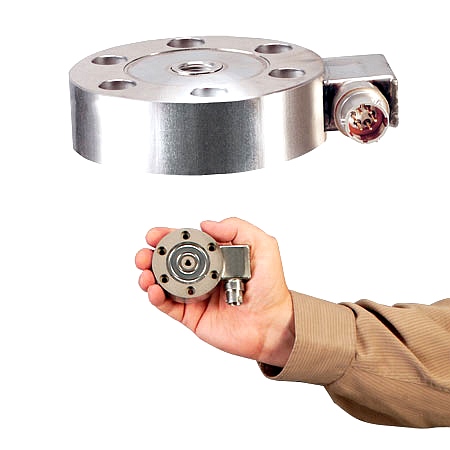

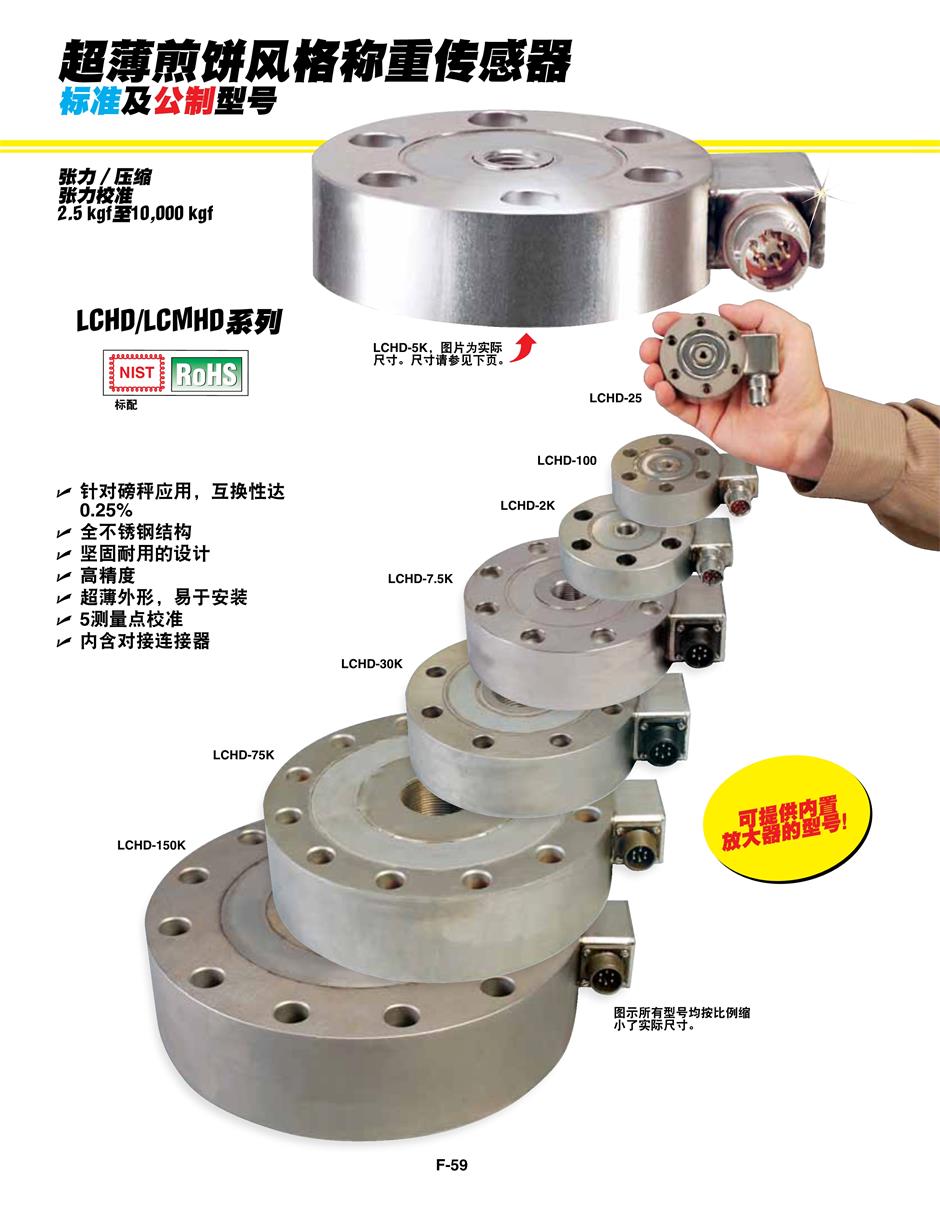

低輪廓張力或壓縮力稱重傳感器餅式
* 針對磅秤應用，互換性達0.25%
* 全不銹鋼結構
* 堅固耐用的設計
* 高精度
* 超薄外形，易于安裝
* 5測量點校準
* 內含對接連接器
產品描述
張力/壓縮力在2.5 kgf ～ 10,000 kgf張力下進行了校準
規 格
激勵電壓: 10 Vdc（最大值15V）
輸出 (FSO):
≤10 kg: 2 mV/V ±0.25%
≥20 kg: 3 mV/V ±0.25%
5測量點校準（張力）: 0%, 50%, 100%, 50%, 0%
線性度:
≤10 kg: ±0.20% FSO
≥20 kg: ±0.10% FSO
滯后現象:
≤10 kg: ±0.10% FSO
≥20 kg: ±0.10% FSO
重復性:
≤10 kg: ±0.1% FSO
≥20 kg: ±0.03% FSO
零點平衡: ±1% of FSO
工作溫度范圍: -54 ～ 127°C (-65 ～ 260°F)
補償溫度范圍: 16 ～ 71°C (60 ～ 160°F)
熱效應:
零點: 0.0036% FSO/°C
量程: 0.0036% FSO/°C
安全過載: 容量的150%
極限過載: 容量的300%
輸入電阻: 350 ±10 ?
輸出電阻: 350 ±10 ?
滿量程偏轉: 0.025 ～ 0.076 mm（常規）
結構: 17-4 PH不銹鋼
電氣:
≤2000 kg: DT02H-10-6P
>2500 kg: MS3102E-14S-6P (或同等規格)
配對連接器（附帶）:
≤2500 kg: PT06F10-6S
>2500 kg: MS3102E-14S-6S (或同等規格)
常用選件(需額外付費)
0 ~ 5 Vdc輸出: (≥5000 kg)，需加后綴 “-5V”
過載保護裝置: 需加后綴 “-OL”
雙橋: 需加后綴 “-DUAL”
擴大的溫度范圍:
-45 ～ 93°C (-50 ～ 200°F)，需加后綴 “-TC1”
-45 ～ 163°C (-50 ～ 325°F)，需加后綴 “-TC2”
