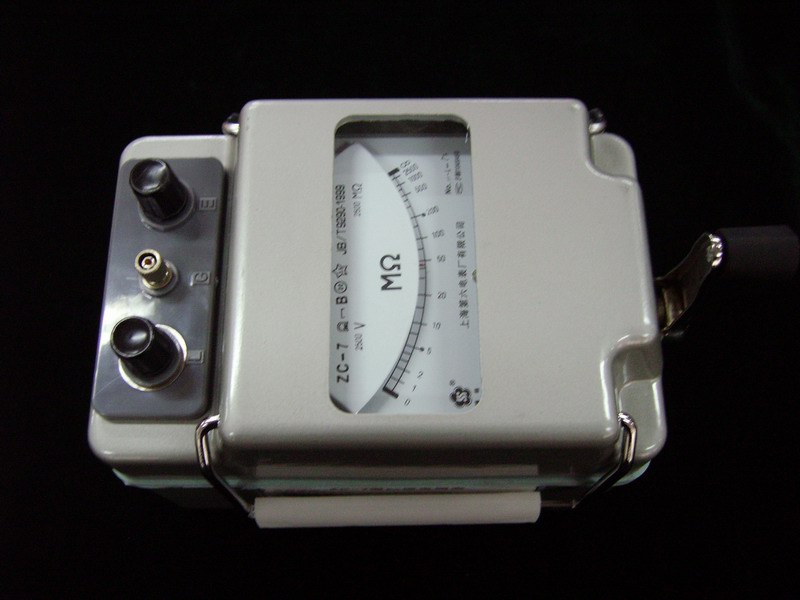

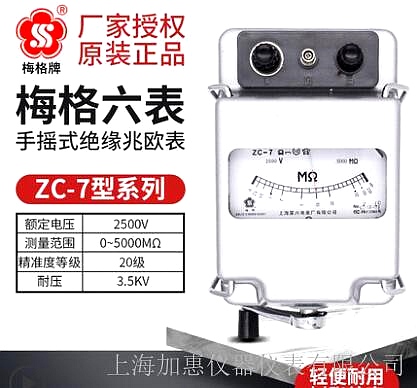

上海六表梅格牌ZC-7-2500V-5000MΩ
本儀器用于測量各種變配電所、電機、電纜、變壓器、電訊元器件、計算機房、家用電器和其他電器的絕緣電阻。
一、規格及性能
1、使用條件：溫度-25~+40℃，相對濕度不大于80%。
2、搖柄額定轉速：120r/min。
3、刻度弧長：約68mm。
4、外形尺寸：l×b×h mm（171×110×125）。
5、重約2kg。
6、傾斜影響：當儀表自工作位置向任何一方向傾斜5°時，儀表允許該變量為等級指數的50%。
7、外磁場影響：當外界磁場強度為0.4kA/m時，儀表允許改變量為等級指數的100%。
8、規格：測量范圍、額定輸出電壓、準確度、絕緣電阻耐壓等見表。
型號 規格 測量范圍 準確度 絕緣電阻 耐壓
型號 | 規格 | 測量范圍 MΩ | 準確度（級） | 絕緣電阻 | 耐壓 | ||
V | MΩ | MΩ | kv | ||||
ZC-7 | 100 | 100 | 0~100 | 10 | 30 | 1.5 | |
ZC-7 | 100 | 200 | 0~200 | 10 | 30 | 1.5 | |
ZC-7 | 250 | 250 | 0~250 | 10 | 30 | 1.5 | |
ZC-7 | 250 | 500 | 0~500 | 10 | 30 | 1.5 | |
ZC-7 | 500 | 500 | 0~500 | 10 | 30 | 1.5 | |
ZC-7 | 500 | 1000 | 0~1000 | 10 | 30 | 1.5 | |
ZC-7 | 1000 | 1000 | 0~1000 | 10 | 30 | 2 | |
ZC-7 | 1000 | 2000 | 0~2000 | 10 | 30 | 2 | |
ZC-7 | 2500 | 2500 | 0~2500 | 20 | 50 | 3.5 | |
ZC-7 | 2500 | 5000 | 0~5000 | 20 | 50 | 3.5 | |
ZC-7 | 5000 | 5000 | 0~5000 | 20 | 50 | 5.4 | |
ZC-7 | 5000 | 10000 | 0~10000 | 20 | 50 | 5.4 | |
