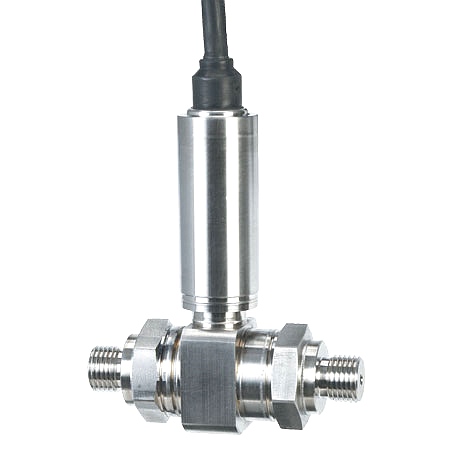

PXM409-WDDIF濕干式差壓傳感器
* 5測量點NIST可溯源校準
* 精密微加工硅芯
* 高穩定性、低漂移
* 全不銹鋼焊接結構
* 濕側為316L不銹鋼接液部件—干側為潔凈、干燥的氣體
* 在溫度和壓力范圍內進行數字動態熱補償
* 出色的溫度性能
* 廣泛的補償溫度范圍
產品描述
METRIC SERIES
這些堅固耐用的不銹鋼傳感器非常適合僅傳感器的一側需要接觸濕的介質的工業、汽車或航空應用。這些濕／干傳感器具有微加工硅系列傳感器的卓越性能，但價格比濕／濕型號更低。這些傳感器可用于測試工作臺、過濾器監控、氣流、工廠或氣動空氣、皮托管、空氣速度以及其他工業或航空應用，這些應用中需要非常堅固耐用的濕／干傳感器。固態硅芯使傳感器具有很長的、可靠的使用壽命，還具有卓越的長期穩定性。為了實現其高精度和高穩定性，PXM409系列傳感器將先進的 硅傳感器的溫度、壓力和輸出性能的數字映射同定制ASIC相結合，在溫度和壓力參數范圍內提供動態熱補償。
通用規格
精度: 0.08% BSL （綜合線性度、滯后性和重復性）
傳感器殼體與任何電纜之間的最小電阻: 100 MΩ
工作溫度:
mV/V及5～10 Vdc輸出: -45 ～ 121°C (-49 ～ 250°F)
mA輸出: -45 ～ 115°C (-49 ～ 239°F)
補償溫度范圍:
25 ～ 350 mb: -17 ～ 85°C (1 ～ 185°F)
1 ～ 70 bar: -29 ～ 85°C (-20 to 185°F)
熱精度:補償溫度范圍內量程偏移的百分?jǐn)?shù)%
25 ～ 350 mb: 零點/量程±1.00%
1 ～ 70 bar: 零點/量程 ±0.50%
壓力循環: 至少100萬次
長期穩定性（1年）: ±典型值為滿量程的±0.1%
帶寬: DC ～ 1 kHz（典型）
響應時間: <1 ms
CE合規性: 符合EN61326-1：2006關于工業場所的要求
沖擊: 50 g, 11 mS 半正弦波沖擊，橫軸及縱軸
振動: 5-2000-5 Hz, 30分鐘周期，曲線L，Mil-Spec 810，圖514-2-2，縱軸及橫軸
介質兼容性:
高壓側: 和316L不銹鋼兼容的所有液體和氣體
低壓側: 清潔、干燥、非離子的氣體
管路/靜態壓力: 同時應用于兩側時最大為35 bar
耐受壓力（差壓）:
25 mb量程=量程的10倍
70 mb量程=量程的6倍
170 mb～50 bar量程=量程的4倍
70 bar量程=量程的3倍
高壓側圍阻壓力（差壓）:
25 mb～350 mb量程: 達70 bar
1～70 bar量程:達200 bar
壓力端口: G? 外螺紋
電氣終端:
PX409: 2 m (6')電纜
PX409C: 2 m (6')電纜，帶1?2 NPT線管螺紋
PX419: 微型DIN（含配對連接器）
PX459: M12連接器
重量: 最大200 g (7 oz)
