PXM309系列高精度壓力傳感器和變送器
* 5測量點可溯源校準證書
* 高精度，±0.25% FS BSL
* 絕大多數量程的總誤差范圍為1%
* 反向極性及過壓保護
* 工作溫度為 -40 ~ 85oC (-40 ~ 185oF)
* 輸出為 0 ~10 Vdc 或 4 ~ 20 mA
* 終端：電纜，微型DIN或M12連接器
* G 1?4外螺紋壓力接頭
* IP65環境保護等級
產品描述
OMEGA的PXM309系列工業壓力傳 感器采用了我們的兩種精密制造技 術。70 mb ~ 3.5 bar 的低壓量程及 高達20 bar的絕對壓力量程使用由不 銹鋼膜片保護的精密微加工硅傳感元 件。薄油膜可傳送壓力，并可確保傳 感器的高精度和穩定性。量程為7 bar ~ 700 bar的中高表壓量程型號使 用精密的半導體應變片，應變片直接 熔接至不銹鋼膜片，形成可確保較 長使用壽命和高穩定性的堅固結合 體。這些精密技術可在溫度為25oC 時，使絕大多數量程型號具有0.25% FS BSL的高精度和1%的總誤差范 圍。PXM309系列傳感器可提供絕對 壓力或表壓（相對壓力）型號，并密 封至IP65環境保護等級。
規格:
電源電壓 反向極性及過壓保護
輸出為 0 ~ 10 Vdc： 10 mA時為15 ~ 30 Vdc
4 to 20 mA: 9 to 30 Vdc
靜態精度為 350 mb ~ 700 bar： 25oC時為±0.25% FS BSL（包括線性度、滯后性及重復性）
長期穩定性（1年）： 滿量程的±0.25%
總誤差范圍1
70 mb：±4.5% 表壓
140 mb：±3% 表壓
350 mb： ±1.5% 表壓和絕對壓力
1 to 20 bar：±1% 絕對壓力
1 to 700：bar ±1% 表壓
注 1：總誤差率包括所有精度誤差、熱誤差、量程與零點公差。
隔離（殼體到任何導線）： 1 M ? at 25 Vdc
壓力循環： 1 x 107次滿量程循環
壓力過載
70 mb ~ 3.5 bar表壓：
350 mb ~ 20 bar絕對壓力： 額定壓力的3倍或1.38 bar，以較大值為準
7 ~ 700 bar表壓： 額定壓力的兩倍
破裂壓力
70 mb ~ 3.5 bar表壓： 額定壓力的5倍或1.72 bar，以較大值為準
350 mb ~ 20 bar絕對壓力： 額定壓力的5倍或1.72 bar，以較大值為準
7 ~ 700 bar表壓： 額定壓力的5倍
補償溫度
70 ~ 350 mbar表壓／絕對壓力： 0 ~ 50oC (32 ~ 122oF)
1 ~ 700 bar表壓： -20 ~ 85oC(-4 ~ 185oF)
1 ~ 20 bar絕對壓力： -20 ~ 85oC(-4 ~ 185oF)
工作溫度： -40 ~ 85oC(-40 ~ 185oF)
響應時間： 1 ms
帶寬： DC ~ 1 kHz（類型）
壓力連接件： G ?外螺紋
接液部件
70 mb ~ 3.5 bar表壓： 316不銹鋼
350 mb ~ 20 bar絕對壓力： 316不銹鋼
7 ~ 700 bar表壓： 17-4PH不銹鋼
遵循CE的規定： EC55022、EC55011 輻射類 A&B
IEC： 61000-2,-3,-4,-5,-6,&-9
沖擊： 50 g 11 mSec半正弦波沖擊
振動： ± 20 g

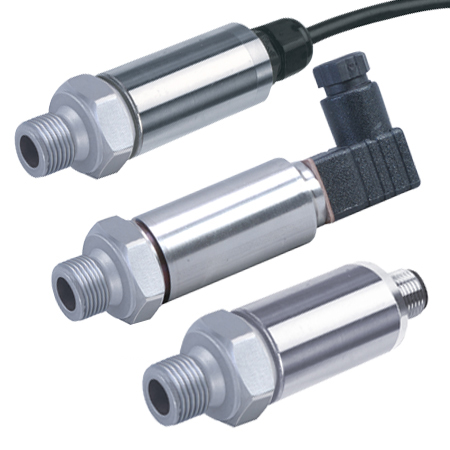

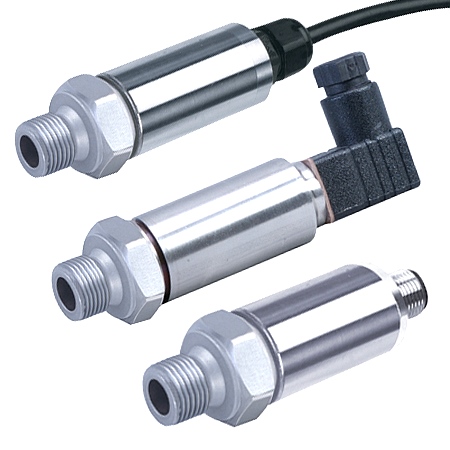

電氣連接
PXM309： 1.5 m (5') 2 芯或 3 芯電纜，輸出分別為 mA 或 10V
PXM319： 微型DIN連接器，內含對接連接器
PXM359： M12 4針連接器
遵循ROHS規定： 是
重量： 典型150 g，取決于配置
