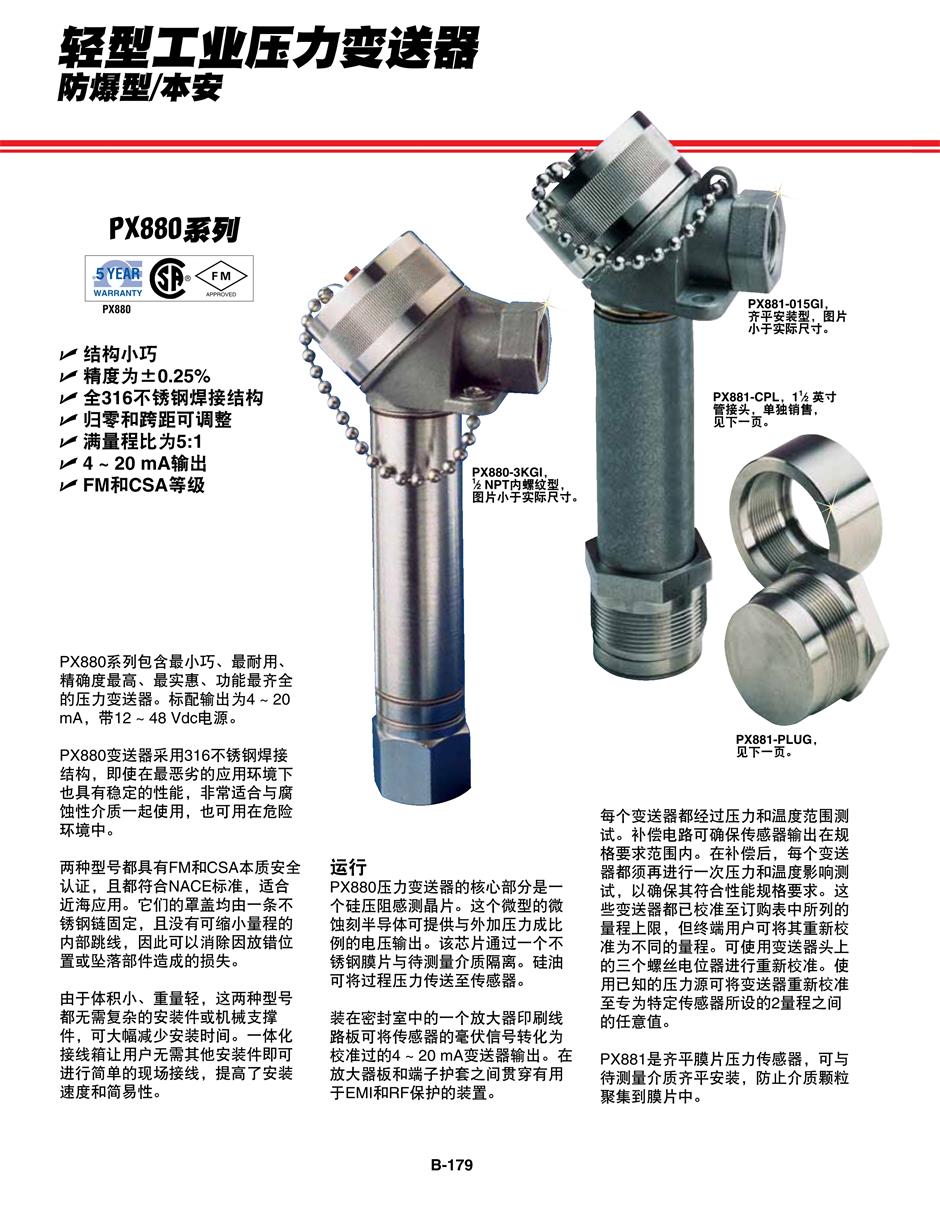

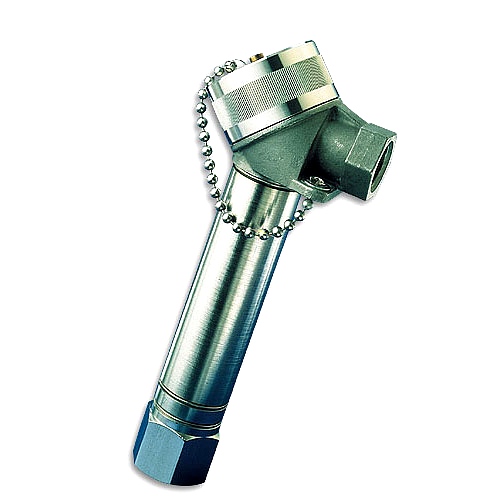

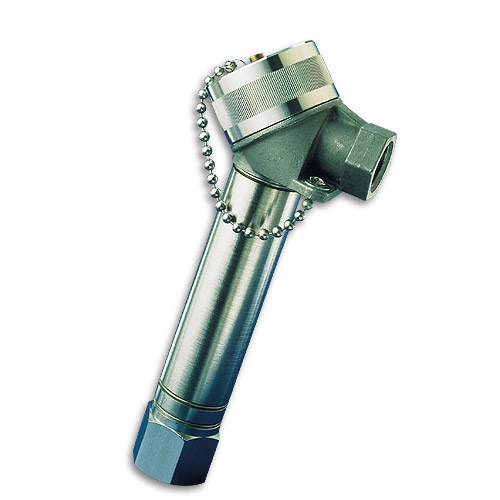

PX880系列輕型工業壓力變送器
* 結構小巧
* 精度為±0.25%
* 全316不銹鋼焊接結構
* 歸零和跨距可調整
* 滿量程比為5:1
* 4 ~ 20 mA輸出
* FM和CSA等級
產品描述
PX880系列包含最小巧、最耐用、精確度最高、最實惠、功能最齊全的壓力變送器。標配輸出為4 ~ 20 mA，帶12 ~ 48 Vdc電源。
PX880變送器采用316不銹鋼焊接結構，即使在最惡劣的應用環境下也具有穩定的性能，非常適合與腐蝕性介質一起使用，也可用在危險環境中。
兩種型號都具有FM和CSA本質安全認證，且都符合NACE標準，適合近海應用。它們的罩蓋均由一條不銹鋼鏈固定，且沒有可縮小量程的內部跳線，因此可以消除因放錯位置或墜落部件造成的損失。
由于體積小、重量輕，這兩種型號都無需復雜的安裝件或機械支撐件，可大幅減少安裝時間。一體化接線箱讓用戶無需其他安裝件即可進行簡單的現場接線，提高了安裝速度和簡易性。
操作運行
PX880壓力變送器的核心部分是一個硅壓阻感測晶片。這個微型的微蝕刻半導體可提供與外加壓力成比例的電壓輸出。該芯片通過一個不銹鋼膜片與待測量介質隔離。硅油可將過程壓力傳送至傳感器。
裝在密封室中的一個放大器印刷線路板可將傳感器的毫伏信號轉化為校準過的4 ~ 20 mA變送器輸出。在放大器板和端子護套之間貫穿有用于EMI和RF保護的裝置。
每個變送器都經過壓力和溫度范圍測試。補償電路可確保傳感器輸出在規格要求范圍內。在補償后，每個變送器都須再進行一次壓力和溫度影響測試，以確保其符合性能規格要求。這些變送器都已校準至訂購表中所列的量程上限，但終端用戶可將其重新校準為不同的量程。可使用變送器頭上的三個螺絲電位器進行重新校準。使用已知的壓力源可將變送器重新校準至專為特定傳感器所設的2量程之間的任意值。
PX881是齊平膜片壓力傳感器，可與待測量介質齊平安裝，防止介質顆粒聚集到膜片中。
規格:
激勵： 12 ~ 40 Vdc，帶反向極性保護
輸出： 4 ~ 20 mA（雙線）
精度： 標定量程的±0.2%，包括線性度、滯后性及重復性
最大環路電阻： 600 ? @ 24 Vdc，
最大電阻(?) =（電源電壓 – 12）x 50
儲存溫度： -40 ~ 100℃ (-40 ~ 212°F)
工作溫度： -40 ~ 100℃ (-40 ~ 212°F)
補償溫度： -29 ~ 82℃ (-20 ~ 180°F)
熱效應： 結合零點和跨距，量程上限的±0.02% /°F (30 ~ 130°F)與±0.032% /°F (-20 ~ 180°F)
耐受壓力： 量程上限的200%
穩定性： 量程上限的±0.5%（6 個月）
振動： 量程上限的0.1% ( 3 g @ 200 Hz)
認證： FM（本質安全：1、2、3類，1區，A、B、C、D、E、G組；防爆性：1、2、3級，1區，B、C、D、E、G組NEMA 4外殼）
CSA（本質安全：1、2、3級，1區，A、B、C、D、E、F、G組；防爆性：1、2、3級，1區，B、C、D、E、F、G組外殼4）
接液部件：
PX880： 316不銹鋼
PX881： 316不銹鋼，PTFE墊圈和哈氏合金膜片
壓力端口：
PX880： ? NPTF
PX881： 支管臺管接頭
電氣連接： ? NPTF
殼體材質： 316不銹鋼
鑄頭： CF-8M（316鑄造不銹鋼）帶丁腈橡膠O形圈
填充液體： DC 200硅油
響應時間： 20毫秒
重量： 725 g (1.6 lb)
