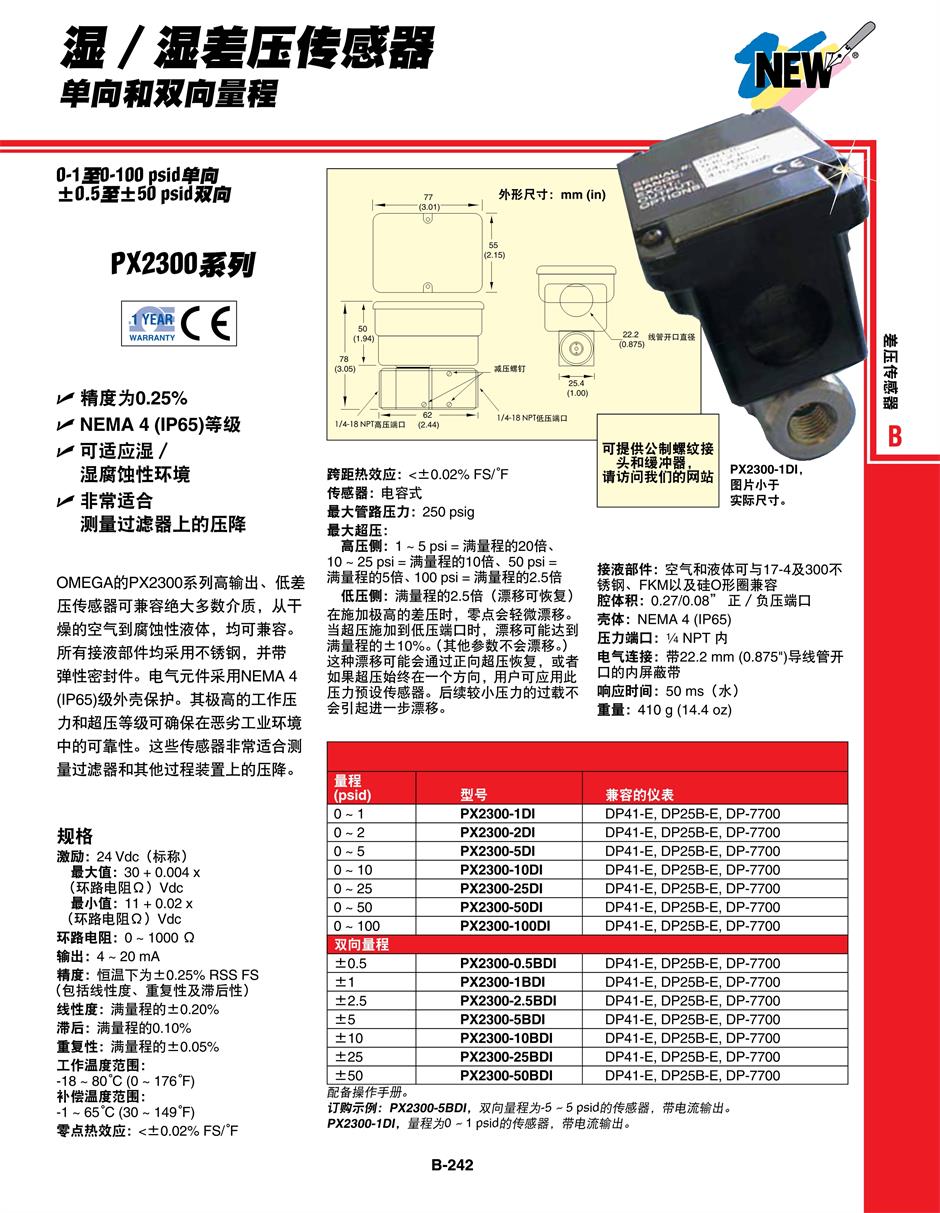

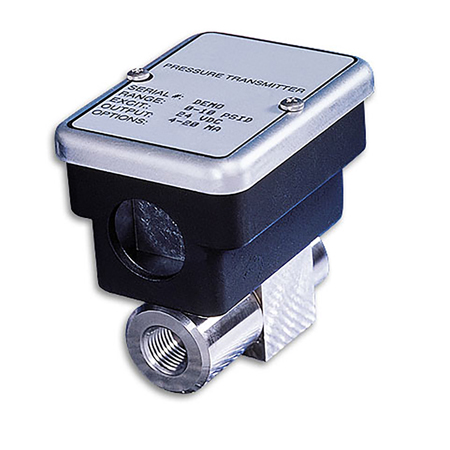

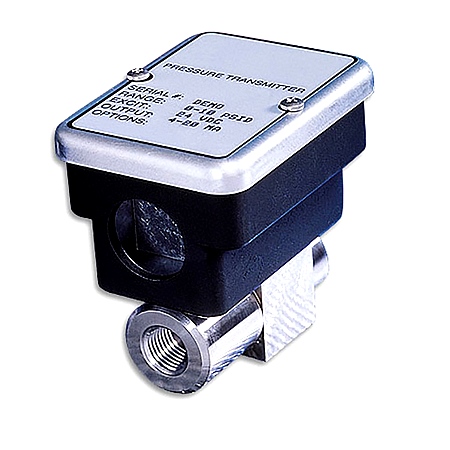

PX2300系列濕／濕差壓傳感器
* 精度為0.25%
* NEMA 4 (IP65)等級
* 可適應濕／濕腐蝕性環境
* 非常適合測量過濾器上的壓降
產品描述
OMEGA的PX2300系列高輸出、低差 壓傳感器可兼容絕大多數介質，從干 燥的空氣到腐蝕性液體，均可兼容。 所有接液部件均采用不銹鋼，并帶 彈性密封件。電氣元件采用NEMA 4 (IP65)級外殼保護。其極高的工作壓 力和超壓等級可確保在惡劣工業環境 中的可靠性。這些傳感器非常適合測 量過濾器和其他過程裝置上的壓降。
規格:
激勵： 24 Vdc（標稱）
最大值： 30 + 0.004 x（環路電阻?）Vdc
最小值： 11 + 0.02 x（環路電阻?）Vdc
環路電阻： 0 ~ 1000 ?
輸出： 4 ~ 20 mA
精度： 恒溫下為±0.25% RSS FS（包括線性度、重復性及滯后性）
線性度： 滿量程的±0.20%
滯后： 滿量程的0.10%
重復性： 滿量程的±0.05%
工作溫度范圍： -18 ~ 80°C (0 ~ 176°F)
補償溫度范圍： -1 ~ 65°C (30 ~ 149°F)
零點熱效應： <±0.02% FS/°F
跨距熱效應： <±0.02% FS/°F
傳感器： 電容式
最大管路壓力： 250 psig
最大超壓：
高壓側： 1 ~ 5 psi = 滿量程的20倍、10 ~ 25 psi = 滿量程的10倍、50 psi = 滿量程的5倍、100 psi = 滿量程的2.5倍
低壓側： 滿量程的2.5倍（漂移可恢復） 在施加極高的差壓時，零點會輕微漂移。當超壓施加到低壓端口時，漂移可能達到滿量程的±10%。（其他參數不會漂移。） 這種漂移可能會通過正向超壓恢復，或者如果超壓始終在一個方向，用戶可應用此壓力預設傳感器。
后續較小壓力的過載不會引起進一步漂移。
接液部件： 空氣和液體可與17-4及300不銹鋼、FKM以及硅O形圈兼容
腔體積： 0.27/0.08" 正／負壓端口
殼體： NEMA 4 (IP65)
壓力端口： ? NPT 內
電氣連接： 帶22.2 mm (0.875")導線管開口的內屏蔽帶
響應時間： 50 ms（水）
重量： 410 g (14.4 oz)
