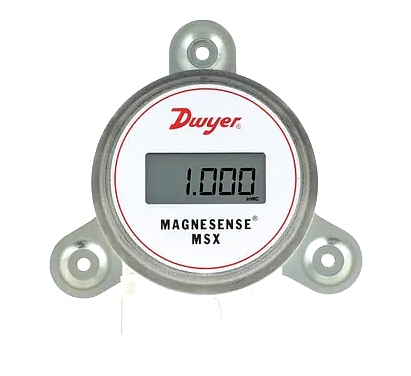

MSX 鎂質?差壓變送器系列
監測壓差、風速和體積流量
MSX Magnesense? 系列差壓變送器結合了原始 MS2 Magnesense? II 系列變送器的穩定性和多功能性，適用于樓宇控制應用。MSX簡化了訂購流程以提供所需的配置，從而縮短了產品設置時間。壓力范圍有 Pa、mm w.c. 和 w.c.所有壓力范圍均可配置為單向或雙向模式，總共提供 32 個范圍。MSX變送器可以提供線性壓力輸出或線速度輸出，從變送器提取平方根。包含其他參數以擴展計算流量的平方根功能。雙電壓和毫安輸出信號可用于提供控制和設備輸出信號驗證。
NIST 校準在產品配置器中可用。
產品應用
空氣處理裝置中的過濾器監控制藥/半導體潔凈室中的建筑壓力商業建筑中的管道靜壓變風量系統中的空氣流速/流量
型 描述
MSX-W10-英寸 差壓變送器，壁掛式，通用電流/電壓輸出，單向，量程 0（0.1，0.15，0.25，0.5“ wc）。
MSX-W11-輸入 差壓變送器，壁掛式，通用電流/電壓輸出，單向，量程 1（0.1，0.25，0.5，1“ wc）。
MSX-W12-輸入 差壓變送器，壁掛式，通用電流/電壓輸出，單向，量程 2 （1， 2， 3， 5“ wc）。
MSX-W13-輸入 差壓變送器，壁掛式，通用電流/電壓輸出，單向，量程 3（10、15、25、28“ wc）。
MSX-W20-輸入 差壓變送器，壁掛式，通用電流/電壓輸出，雙向，量程 0（0.1、0.15、0.25、0.5“ wc）。
MSX-W21-輸入 差壓變送器，壁掛式，通用電流/電壓輸出，雙向，量程 1（0.1，0.25，0.5，1“ wc）。
MSX-W22-IN 差壓變送器，壁掛式，通用電流/電壓輸出，雙向，量程 2 （1， 2， 3， 5“ wc）。
MSX-W23-英寸 差壓變送器，壁掛式，通用電流/電壓輸出，雙向，范圍 3（10、15、25、28“ wc）。
性能/特點
? 現場可選量程范圍和輸出信號可減少庫存和錯訂的可能性
? BACnet或Modbus串行通信采用菊花鏈連接變送器，可來降低布線成本
? 可現場升級為帶顯示或采用分體顯示器，可節省前期材料成本，并可現場隨時查看測量結果
應用
? 空氣處理機組中的過濾器監控
? 制藥半導體潔凈室中的室內壓力
? 商業建筑中的管道靜壓
? VAV系統中的空氣流速/流量
技術參數
兼容的波特率： 9600， 19200，38400， 57600， 76800， 115200。
數據尺寸： 8。
奇偶校驗： 無。
停止位： 1。
適用介質： 空氣和不可燃兼容氣體。
材質： 咨詢工廠。
精度： 當量程為0.15 in w.c. （40Pa）， 0.25 in w.c. （50 Pa）， 0.5in w.c. （125 Pa）， 2 in w.c. （500Pa）， 3 in w.c. （750 Pa）， 5 inw.c. （1250 Pa）， 10 in w.c. （2kPa）， 15 in w.c. （3 kPa）， 25 inw.c. （5 kPa）， 28 in w.c. （6.975kPa）精度為±1%FS； 當量程為0.1 inw.c. （25 Pa）， 1 in w.c. （250
Pa），以及所有的正負組合量程精度為±2% FS。
穩定性： ±1% / year FSO。
溫度限制： 0 - 150°F （-18 - 66°）。
壓力限制：最大工作壓力1 psi，；爆
裂壓力10 psi 爆裂壓力。
電源要求： 10 - 35 VDC （2線）， 17- 36 VDC 或隔離的21.6 - 33 VAC （3線）。
