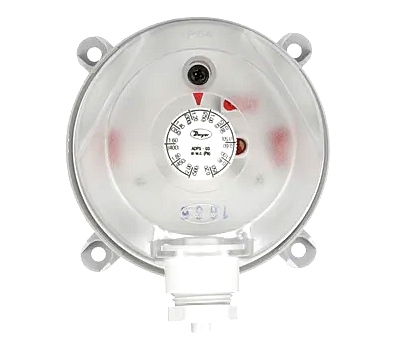

DwyerADPS系列差壓開關
ADPS系列可調差壓開關設計用于壓力，真空以及差壓，其可調旋鈕可以改變開關壓力而不需要壓力表。ADPS系列允許設定范圍從 0.08? w.c.(20 Pa)到16? w.c.(4000 Pa)，使用硅數酯和PA6.6主體制造的ADPS系列可以很完美的適用于空氣和其它不易燃?xì)怏w。
典型應用:
? 空氣過濾器和空氣設備監測
? 工業冷卻電路監測
? 發熱器過熱保護
? 通風管道流量監測
? 空氣控制和防火保護裝置
? 熱交換防凍保護
技術標準：
介 質: 空氣以及不可燃、兼容氣體
接液材質: 隔板材料:硅樹脂. 外殼材料:開關：PA 6.6; 蓋子:聚苯乙烯
溫度極限: -4 到 185°F (-20 到 85°C)
壓力極限: 最大工作壓力: 40” W.C. (10 kPa)
開關類型:單刀雙擲
反 復 性: ±15% FS
電氣指標: 標準: 最大, 1.5A/250 VAC, 最大開關速度: 6圈/分;
黃金觸點: 0.4 A/ 250 VAC
電氣接頭: 推進式螺絲端子. M20x1.5或可選1/2? NPT接頭
工藝接頭: 5/16? (7.94 mm) 外徑,1/4? (6.0 mm) 內徑
安裝方位: 垂直, 壓力接頭向下
工作壽命: 超過100萬次開關運作
重 量: 5.6 oz (160 g)
防護等級: NEMA 13, IP54
認 證: CE
型號表
型號 設定點范圍
英寸水柱(Pa) 死區
@ 最小設定點
IN W.C. (Pa) 死區
@ 最大設定點
IN W.C. (Pa)
ADPS-01-2-N
ADPS-04-2-N
ADPS-03-2-N
ADPS-05-2-N
ADPS-06-2-N
ADPS-07-2-N 0.08 to 0.80 (20-200)
0.12 to 1.60 (30-400)
0.20 to 2.00 (50-500)
0.80 to 4.00 (200-1000)
2.00 to 10.00 (500-2500)
4.00 to 16.00 (1000-4000) 0.04 (10)
0.06 (15)
0.08 (20)
0.4 (100)
0.6 (150)
1.0 (250) 0.05 (12)
0.09 (22)
0.09 (23)
0.5 (130)
0.8 (200)
1.4 (350)附件：A-288,“L”型帶螺栓金屬固定支架
A-289,“S”型帶螺栓金屬固定支架
A-480, 靜壓尖頭
