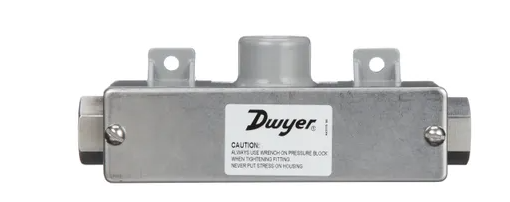

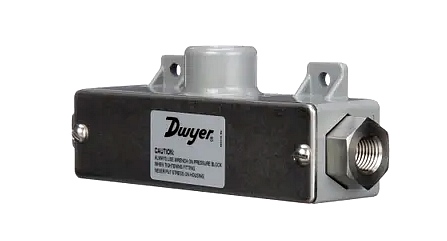

629C 系列液用差壓變送器
商品詳情
629C 系列液用差壓變送器可以0.5％的精度監測空氣和兼容氣體和液體的壓差。該設計采用雙壓力傳感器，將壓力變化轉換為標準的4至20 mA輸出信號或現場可選的電壓信號。較小的內部容積和最小的運動部件可帶來出色的響應和可靠性。從頂蓋下方很方便進入接觸接線端子排以及零點調節按鈕。629C系列差壓變送器的構造符合NEMA 4X（IP66）。
性能/ 特點
? 可由直流或交流供電 – 便于獲得電源，降低安裝成本
? 可選LCD顯示無需另外的電源 - 降低了安裝成本
? 可選電壓輸出范圍 – 對于過程監控/ 暖通空調控制器如需更改設計或輸入信號提供靈活多樣的選擇
? 按鍵校準零點 - 更簡單的校零方式提供了簡便的安裝和校準，減少了安裝時間和操作員錯誤的可能性
? 可選現場LCD狀態指示燈- 觀察運行狀況
應用
? 節流原件 ? 換熱器
? 過濾器 ? 冷凝盤管
? 冷水機組 `? 泵
技術參數
適用介質： 兼容氣體和液體。
材質： 無閥： 316， 316L 不銹鋼。
帶閥的其它材質： Buna-N，硅膠潤滑脂， PTFE， 黃銅360， 銅和增強共聚物。
精度： ±0.5% FS （包括線性，滯后和可重復性）。
穩定性： ±1% FS/年。
溫度限制： 0 - 200°F （-18 - 93°C）。
補償溫度范圍： 0 - 175°F （-18 - 79°C）。

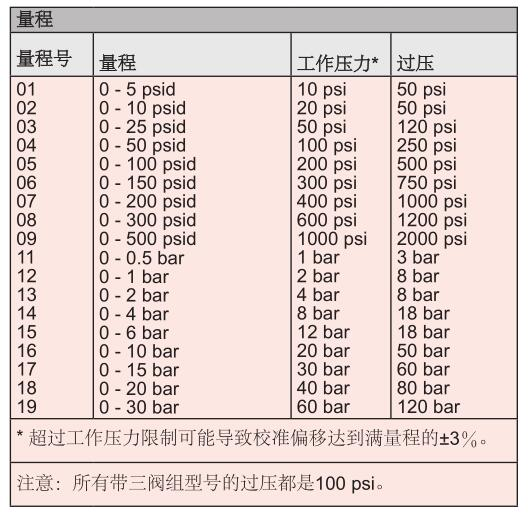

壓力限制： See Table 1。
溫度影響： 平均0.04%/°F （0.072%/°C） （包括零點和量程）。
電源要求： 2線： 10 - 35 VDC； 3線： 13 - 35 VDC 或隔離的16 - 33VAC （帶反向保護）。
輸出信號： 2線： 4 - 20 mA；3線：
可現場選擇0 - 5， 1 - 5， 0 - 10， 或2 - 10 VDC。
校準零點和工程單位選擇： 導管外殼內的按鍵。
響應時間： 400毫秒。
回路電阻： 電流輸出： 0 - 1250 Ω（最大）， Rmax = 50（Vps- 10）；
電壓輸出： 最小負載電阻 = 5 kΩ。
電流消耗： 28 mA （最大）。
電氣連接： 可移除接線排； 1/2?內螺紋NPT 導管。
過程連接： 1/4?內螺紋或外螺紋NPT。
顯示： 可選 4-1/2 位LCD 可現場升級的顯示塊。
外殼防護： 設計達到 NEMA 4X。
安裝方向： 任意方向。
重量： 10.1 oz （286 g）。
機構認證： CE。
