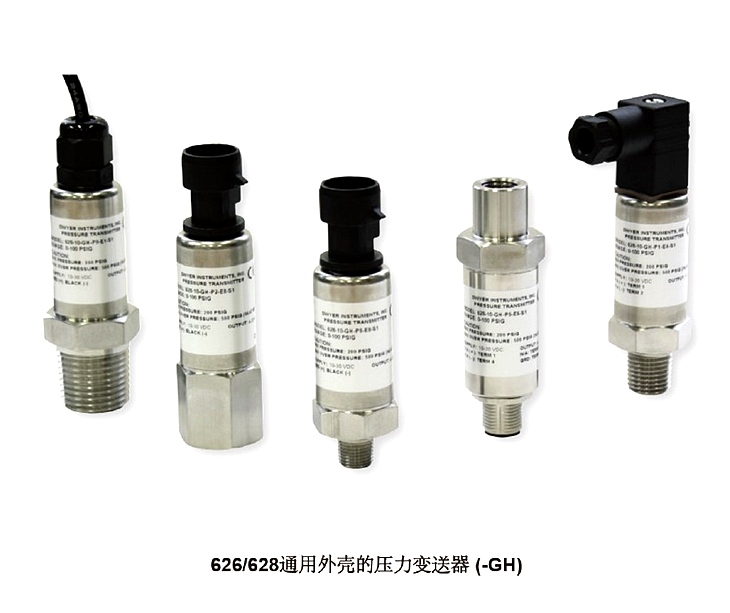

Dwyer626&628系列工業壓力變送器
商品詳情
626系列壓力變送器具有高精度0.25％滿量程精度，采用壓阻式傳感器，安裝在緊湊，堅固的NEMA 4X（IP66）不銹鋼通用外殼或鑄鋁導管外殼中。 628系列壓力變送器非常適合于OEM訂購需要1％滿量程精度的傳感器。耐腐蝕的316L不銹鋼材質使626和628系列變送器能夠測量從液壓油到化學品的多種工藝過程中的壓力。626和628系列提供絕對壓力和表壓量程范圍，具有多種可選輸出，過程連接和電氣連接方式，可讓您根據應用選擇合適的變送器。
性能/特點
? NEMA 4X外殼防護等級可在惡劣環境中提供保護，可用于室外監控或有灰塵和顆粒物的區域
? 堅固的316不銹鋼充油傳感器能夠抗沖擊和振動，確保在壓力控制過程應用的穩定性
? 多種型號和連接可滿足從低壓到超高壓的壓力測量
應用
? 壓縮機
? 泵送系統
? 灌溉設備
? 液壓
? 工業過程監控
技術參數
適用介質： 兼容氣體 和液體。
材質： 316L不銹鋼。
精度： 626： 0.25% FS； 626： 0.20% RSS； 628： 1.0% FS； 628： 0.5%RSS；626絕壓量程： 0.5% FS； 626 絕壓量程： 0.30% RSS。 （包括線性，滯后和可重復性。）
溫度限制： 0 - 178°F （-18 - 80°C）。
補償溫度范圍： 0 - 175°F （-18 - 79°C）。
溫度影響： ±0.02% FS/°F （包括零點和量程）。
壓力限制： 見表格。
電源要求： 10 - 30 VDC （用于4 - 20 mA， 0 - 5， 1 - 5， 1 - 6 VDC輸出信號）； 13 - 30 VDC （用于0 - 10， 2 - 10 VDC輸出信號）； 5 VDC ±0.5VDC （用于0.5 - 4.5 VDC 比率輸出信號）， 10 - 35 VDC （用于 4 - 20 mA帶-CB 選項）； 13 - 35 VDC 或隔離的16 - 33 VAC （用于多選輸出帶 -CB選項）。輸出信號： 4 - 20 mA， 0 - 5 VDC，1 - 5 VDC， 0 - 10 VDC， 或0.5 -4.5 VDC，或多選0 - 5， 1 - 5， 0 - 10， 2 - 10 VDC 用于-CB 選項。
響應時間： 300 毫秒。
回路電阻： 最大0 - 1000 Ohms。 R max = 50 （Vps-10） Ohms （4 - 20 mA輸出）， 最大0 - 1250 Ohms。 Rmax = 50（Vps-10） Ohms （4 - 20 mA輸出帶-CB 選項）， 5K Ohms （0 - 5， 1 - 5， 1 - 6， 0 - 10， 2 - 10， 0.5 -4.5 VDC輸出）。
穩定性： 1.0% FS/年。
電流消耗： 最大38 mA（用于 4 - 20 mA輸出）； 最大10 mA（用于0 - 5， 1 -5， 1 - 6， 0 - 10， 2 - 10， 0.5 - 4.5 VDC輸出）； 最大140 mA（用于所有626/628/629-CH 帶LED選項）。
電氣連接： 導管外殼 （-CH）： 接線排， 1/2?內螺紋NPT 導管； 一般用途外
殼 （-GH）： 電纜 DIN EN 175801-803-C。
過程連接： 1/4? 外螺紋或內螺紋NPT和 BSPT。
外殼防護： NEMA 4X （IP66）。
安裝方向： 任意方向。
重 量： 10 oz （283 g）。
機構認證： CE， NSF， UL。
