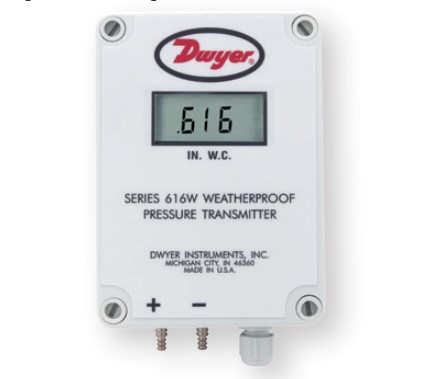

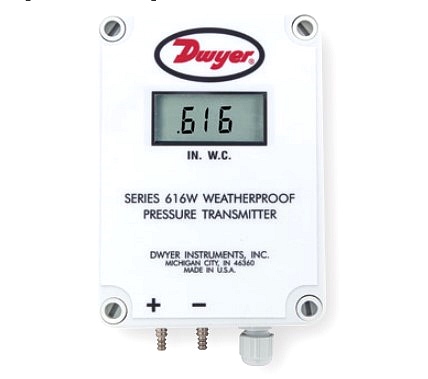

616W差壓變送器
商品詳情
使用616W 系列差壓變送器，可以在全量程范圍內精度達到±0.25%測量正壓，負壓和差壓。它采用聚碳酸酯外殼，防護等級為NEMA 4X（IP66），通過測量空氣和兼容氣體的差壓輸出標準的4-20 mA信號。設計為2線制回路中運行。都在工廠校準的各種量程范圍可供選擇。當需要校準零點和量程時候可校準零點和量程，它不能對量程做很大的改變。LCD用于現場顯示。
性能/ 特點
? NEMA 4X防護外殼可在惡劣環境中提供保護，允許用于室外或在有灰塵和顆粒物的區域監測
? 易讀 - LCD顯示提供現場顯示和報警能夠更快地采取措施 – 在大面積問題之前消除隱患
? 零點和量程控制容易校準，可縮短安裝時間 – 保證設備在監控下正常運行
應用
?除塵? 室外采暖通風? 屋頂設備
技術參數
適用介質： 空氣和不可燃， 兼容氣體。
材質： 咨詢工廠。
精度： ±0.25% FS @ 77°F （25°C）， 顯示精度 ±0.5%。
穩定性： ±1% FS/yr。
溫度限制： 14 - 185°F （-10 - 85°C）。

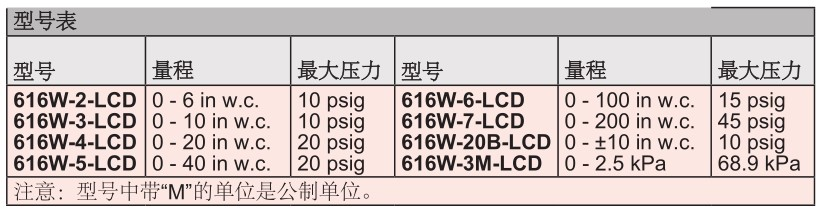

壓力限制： 見表。
電源要求： 10 - 35 VDC （2線），17 - 36 VDC， 或隔離的21.6 - 33VAC （3線）。
輸出信號： 4 - 20 mA （2線）， 0 - 5VDC，或 0 - 10 VDC （3線）。
零點和量程調整： 按鍵。
回路電阻： 電流輸出： 0 - 1250 Ω 最大； 電壓輸出：負載電阻 1 kΩ （最小）。
電流消耗： 40 mA （最大）。
電氣連接： 3線歐式可移除接線排，接線16 - 26 AWG。
過程連接： 寶塔型， 雙尺寸1/8? 和3/16? （3.12 和4.76 mm） 內徑橡膠和乙烯管。
外殼防護： NEMA 4X （IP66）。
安裝方向： 任何方向。
重量： 無 LCD 8.8 oz.（249 g）； 帶LCD 9.6 oz （272 g）。
機構認證： CE。
