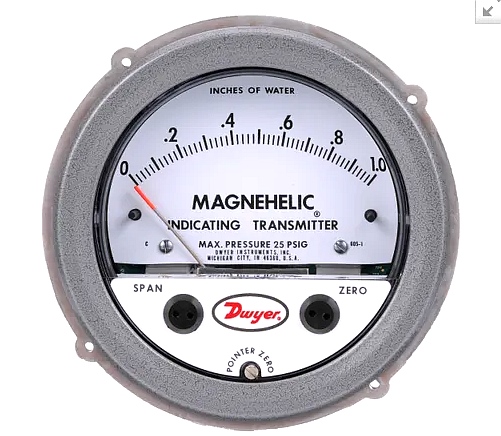

605系列帶指示微差壓變送器產品
應用
? 監測風壓，房間壓力或建筑物內壓力
? 過濾器監測
? 潔凈室現場指示并且將過程信號傳送到控制室
技術參數
適用介質： 空氣和不可燃， 兼容氣體。
材質： 咨詢工廠。

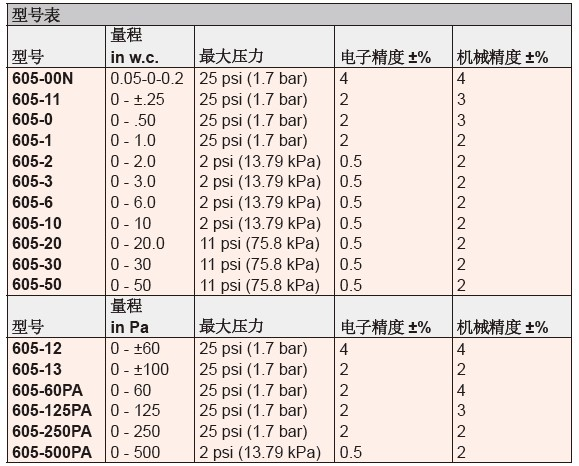

精度： 見表。
穩定性： ±1% FS/yr。
壓力限制： 見表。
溫度限制： 20 - 120°F （-6.67 - 48.9°C）。
過程連接： 1/8?內螺紋NPT。
尺寸： 4? （101.6 mm） 表盤， 5? （127mm） 外徑 x 2-11/16? （68.3 mm）；
-SS 表圈： 4-3/4? （120.7 mm）外徑 x 2-21/32 （67.5 mm）。
重量： 1 lb 12.6 oz （811 g）。
機構認證： CE。
變送器技術指標
精度： 見表 （包括線性，滯后，可重復性）。
溫度限制： 20 - 120°F （-6.67 - 48.9°C）。
補償溫度范圍： 32 - 120°F （0 - 48.9°C）。
溫度影響： ±0.025% FS/°F （0.045% FS/°C）。
電源要求： 10 - 35 VDC （2線）。
輸出信號： 4 - 20 mA。
零點和量程調整： 受保護的電位器。
回路電阻： DC： 0 - 1250 Ω 最大。
電流消耗： DC： 最大38 mA。
電氣連接： 螺絲接線排。
安裝方向： 隔膜垂直方向。 其它安裝方向請咨詢工廠。
