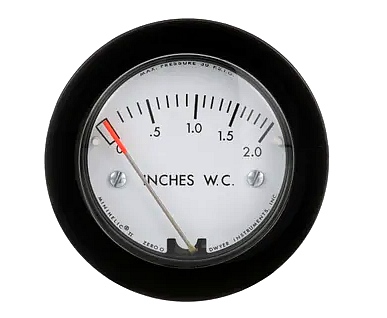

Dwyer2-5000系列微壓表
設計結構簡單，體積小，低價格和足夠高的精度，Minihelic?Ⅱ表設計成圓盤型差壓表。它是我們最緊湊的表，易讀，可在壓力達30PSIG之內安全工作。Minihelic?Ⅱ表可直接安裝在直徑是2-5/8″的孔內。標準壓力連接是尖嘴接頭適合于3/16″I.D.軟管；也可選擇1/8″MNPT陽螺紋的連接。Minihelic?Ⅱ差壓表內部膜片于卸壓膜一起以作為過壓保護.以外的過壓也不會損壞儀表。具有可移除的面板和后蓋可以在最低成本下檢修維護。
差壓表外殼是由玻璃纖維尼龍鑄成,面板由聚碳酸酯鑄成，可應用于惡劣環境和高壓場合。Minihelic?Ⅱ表有±5%精度和低成本適用于各種OEM和最終用戶使用。OEM應用包括室內空氣凈化，呼吸醫療設備，空氣取樣器，氣流罩和電子空氣冷卻系統。作為空氣過濾器表，Minihelic?Ⅱ被最終應用于大型固定發動機，壓縮機，通風設備，空氣處理設備。Minihelic?Ⅱ型差壓表可替代Magnehelic?型差壓表用于精度，靈敏度要求不高，差壓范圍變化不大的場合。
規格
介質：空氣及兼容氣體
外殼：玻璃纖維尼龍鑄成;聚碳酸酯
精度： 溫度70℉(21.1℃)時,滿量程±5%
壓力范圍：所有壓力連接口是持續30psig (2.067bar)
溫度范圍：20到120℉(-6.67到48.9℃)

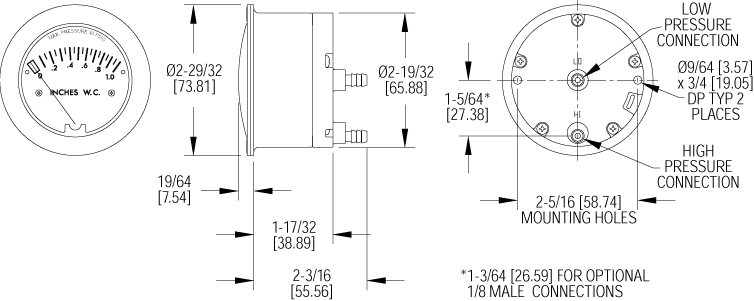

尺寸： 2-1/16″(52.39 mm) 表盤直徑
安裝方位： 垂直安裝,其它方位咨詢工廠
過程連接：尖嘴接頭適合于3/16″內徑管道(標準)，1/8″MNPT陽螺紋(可選)
重量： 6盎司(170.1克)
警告：產品僅用于空氣及兼容氣體
量程 型號
型號 (英寸水柱) 型號 量程(PSI) 型號 (毫米水柱)
2-5000-0 0-0.5 2-5205 0-5 2-5000-25MM 0-25
2-5001 0-1.0 2-5210 0-10 2-5000-50MM 0-50
2-5002 0-2.0 2-5215 0-15 2-5000-100MM 0-100
2-5003 0-3.0 *2-5230 0-30 型號 量程(帕)
2-5005 0-5.0 2-5000-125Pa 0-125
2-5010 0-10 2-5000-250Pa 0-250
2-5020 0-20 附件 2-5000-500Pa 0-500
2-5040 0-40 A-434 便攜工具包 型 號 量 程 (千帕)
2-5060 0-60 A-497 表面安裝支架 2-5000-1kPa 0-1
2-5100 0-100 A-609 空氣過濾工具包 2-5000-3kPa 0-3
1.外殼由堅固的填礦物,尼龍玻璃模壓而成.
2.指針限位鑄模橡膠對指針起限位作用,保護指針免于損壞.
3.全視場透鏡可拆卸,由聚碳酸酯模壓可成.
4.鋁刻度盤白底刻印黑線,增強可讀性.
5.紅頭鋁指針牢固地裝在螺旋彈簧上容易辨認.
6.魚骨裝配給螺旋彈簧,螺旋彈簧軸承,指針架提供安裝.
7.寶石軸承提供無磨損螺旋彈簧運動機構.
8.螺旋彈簧可在寶石軸承中自由旋轉.它對齊磁塊的磁場方向,把壓力變化傳給指針.
9.調零旋鈕位于透鏡后,可消除干擾.
10.范圍彈簧標定夾固定彈簧的有效長度,以對儀表作正確標定,它由廠家設置,密封.
11.硅橡膠膜片能精確地響應寬范圍的溫度和極低的壓力,和排氣壓構成過壓保護.
12.膜片支持板由鋁制成,重量輕,位于膜片兩側.位置靈敏度達到最小,幫助限定壓力區.
13.平薄片量程彈簧把壓力作用于膜片上其有效長度可調,以進行標定.其小振幅的運動,保證了長的壽命和高的精度.
14.低壓接口連接后腔.
15.繞制的彈簧連接在膜片和量程彈簧間提供一彈性連接.
16.陶瓷磁體裝在模壓支架上,位于置程彈簧的終端,使螺旋彈簧旋轉而無直接的機械連接.
17.高壓口和前腔通過塑料殼和模壓入膜片邊緣的密封環通道相通.
